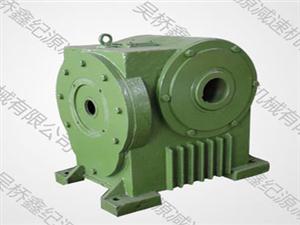

RD減速機
RD減速機的詳細內容
RD減速機的詳細介紹
本系列減速器是引進美國羅可普公司（ROKOPCO/U.S.A）專利技術而生產的冶金行業(yè)專用減速器，其承載能力大，結構緊湊、合理、體積小、廣泛適用于冶金軋鋼機組中拉矯機，引錠桿存放裝置及振動裝置。
采用軸裝式結構，易于同工作機械相聯(lián)。
箱體采用樹脂砂鑄造，結構緊湊，外形美觀。
傳動比可隨用戶要求而變。
RD系列二次包絡減速機基本參
|
型號 |
中心距(mm) |
傳動比 |
輸入功率 (KW) |
輸入轉速 (rpm) |
傳動效率 (%) |
允許工作油溫(℃) |
用途 |
|
RD-11-7.5 |
125 |
7.5 |
11 |
1750 |
90 |
10-100 |
①* |
|
RD-11-10 |
125 |
10 |
11 |
1750 |
90 |
10-100 |
① |
|
RD-11-12.5 |
125 |
12.5 |
11 |
1750 |
89 |
10-100 |
① |
|
RD-4-240 |
180 |
240 |
4 |
1500 |
63 |
10-100 |
②* |
|
RD-5.5-200 |
200 |
200 |
5.5 |
1500 |
66 |
10-100 |
③* |
|
RD-5.5-280 |
200 |
280 |
5.5 |
1500 |
60 |
10-100 |
③ |
①振動裝置 ②引錠桿存放裝置 ③拉矯機
RD系列二次包絡減速機型號說明及注意事項
型號說明：
1.必須使作N320蝸輪油或Mobil SHC634 合成齒輪油。
2.尺寸及規(guī)格如有變更，恕不另行通知。

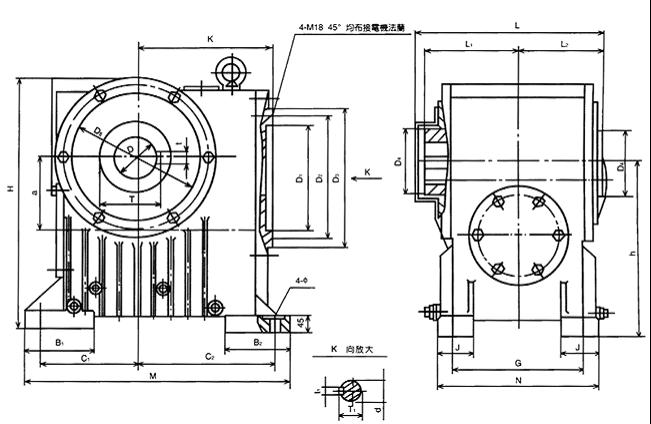

RD-11-7.5、RD-11-10、RD-11-12.5、RD-4-240、RD-5.5-200、RD-5.5-280系列二次包絡減速機外形及安裝尺寸
|
型號\尺寸 |
a |
B1 |
B2 |
C1 |
C2 |
M |
J |
G |
N |
H |
h |
K |
L |
L1 |
|
-7.5
RD-11 -10 -12.5 |
125 |
115 |
190 |
175 |
255 |
480 |
68 |
230 |
280 |
495 |
300 |
243 |
340 |
150 |
|
RD-4 -240 |
180 |
162 |
150 |
225 |
325 |
620 |
85 |
300 |
375 |
612.5 |
420 |
318 |
453 |
220 |
|
RD-5.5 -200 - 280 |
200 |
80 |
80 |
145 |
305 |
500 |
80 |
340 |
390 |
636 |
440 |
373 |
484 |
210 |
|
型號\尺寸 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
D |
T |
t |
d |
T1 |
t1 |
φ |
|
-7.5 RD-11 -10 -12.5 |
150 |
φ280 |
φ315 |
/ |
φ125 |
/ |
φ90 |
95.4 |
25 |
φ32 |
34.8 |
10 |
φ20 |
|
RD-4 -12.5 -240 |
200 |
φ260 |
φ300 |
φ340 |
φ160 |
φ300 |
φ100 |
106.4 |
28 |
φ28 |
31.3 |
8 |
φ24 |
|
RD-5.5 -200 -280 |
210 |
φ280 |
φ315 |
φ355 |
φ160 |
φ315 |
φ100 |
106.4 |
28 |
φ32 |
34.8 |
10 |
φ20 |
